上海仿云实业有限公司
EMARK-DXJ点线机介绍
一、 产品描述

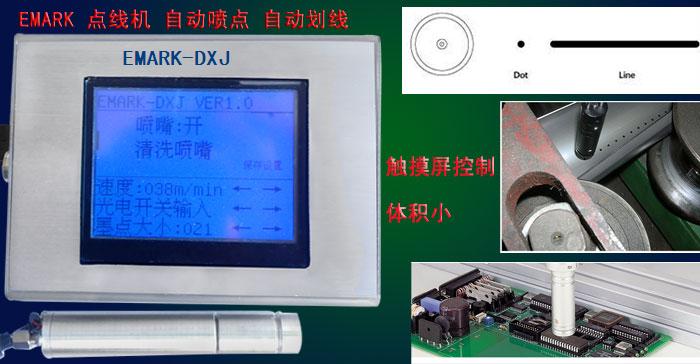

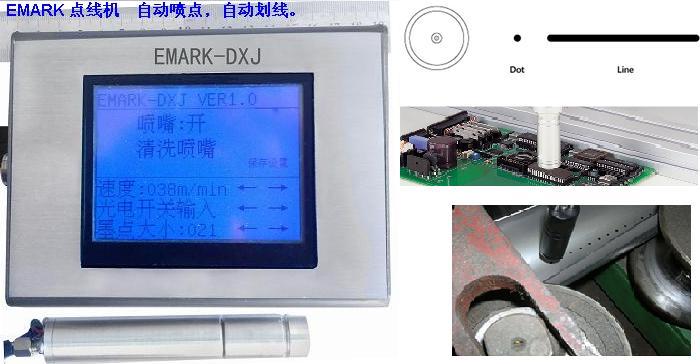

EMARK-DXJ是一款采用新型DOD技术喷印和标识的机器。可以在不规整的物体和平整的物体上进行打点和划线。替代手动划线和手动打点。
主机尺寸：130mm*100mm*85mm
二、 墨罐

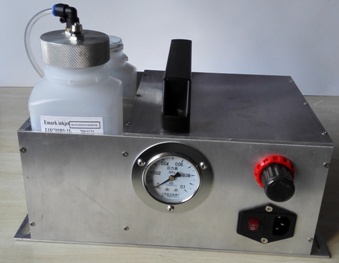

墨罐为1L装，金属盖，墨罐跟墨瓶兼容，更换墨水非常方便。
三、 型号和特征
|
型号
|
描述
|
控制器
|
喷嘴直径
|
喷出点的直径
|
|
EMARK-DXJ-S
|
一个控制带1个喷头
|
EMARK-DXJ
|
0.15mm
|
2.5mm
|
|
EMARK-DXJ-L
|
EMARK-DXJ
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S2
|
一个控制带2个喷头
|
EMARK-DXJ-2
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L2
|
EMARK-DXJ-2
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S3
|
一个控制带3个喷头
|
EMARK-DXJ-3
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L3
|
EMARK-DXJ-3
|
0.25mm
|
3.5mm
|
|
EMARK- DXJ-S4
|
一个控制带4个喷头
|
EMARK-DXJ-4
|
0.15mm
|
2.5mm
|
|
EMARK- DXJ-L4
|
EMARK-DXJ-4
|
0.25mm
|
3.5mm
|
四、 技术参数
|
类型
|
描述
|
|
喷印距离
|
25mm
|
|
喷印速度
|
2ms
|
|
点的大小
|
点的直径：0.8~3.5mm
|
|
喷头方式
|
DOD
|
|
喷头持续时间
|
2Hours
|
|
电源
|
110~240VAC
|
|
信号输入方式
|
光电开关，编码器，I/O
|
|
基本功能
|
可以调节墨点大小，调节线的宽度，调节喷印速度
|
|
外接可扩展口
|
RS232，RS485
|
|
墨罐
|
1L墨罐
|
|
墨水气压
|
0.1~0.5kg（Max）
|
|
墨水
|
水基，油性，酮基墨水
|
|
可标识颜色
|
黑色，蓝色，黄色，红色，白色
|
五、 喷头尺寸

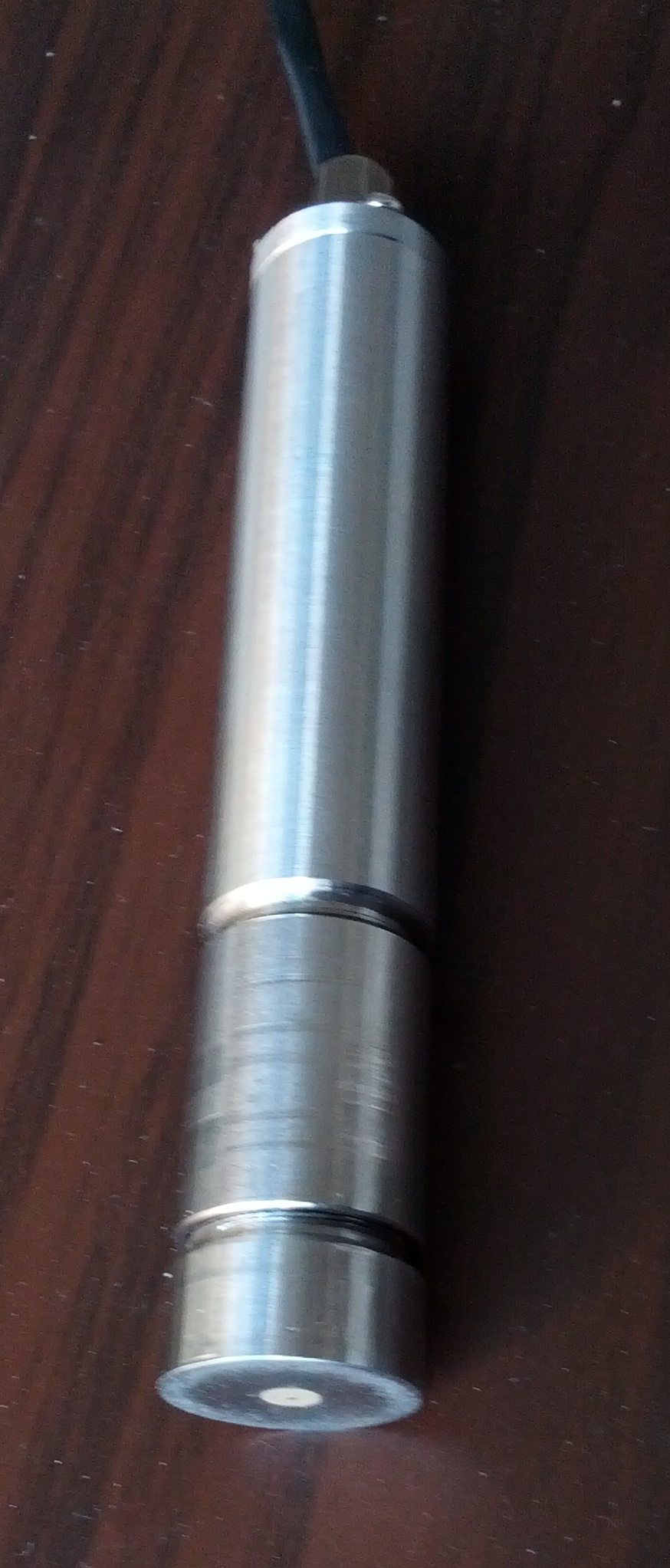

喷头尺寸：直径20mm*长度115mm
六、 可喷印物件
水基，油性，酮基墨水；
黑色，蓝色，黄色，红色，白色；
同时还可以喷助焊剂，导电溶剂等。
七、 应用领域
1、钢板的划线
2、纸板的计数标识
3、木材的划线
4、电子元器件的标识点
5、钢管焊接标识线
6、溶剂导电线的喷印
7、助焊剂喷印
8、导电液体的喷印
八、 喷印样例
1、点线

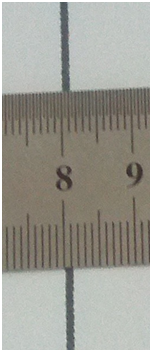

2、直线

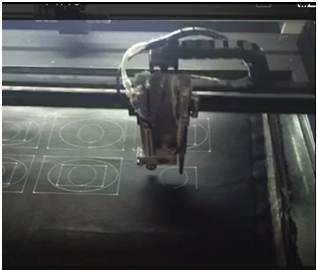

3、画图
